PortMap






            Best of Show Award ファイナリストロゴ



 Interop Tokyo 2019 Best of Show Award マネジメント部門 ファイナリストノミネート製品



 ・Interop Tokyo 2019 オフィシャルサイト


特徴

Zabbixが機器の接続状況を収集して最新のポート管理表/管理図を自動的に生成!!

導入効果

ルーチンワークを自動化し、ポート管理表/管理図の更新業務からネットワーク管理者を解放!
誤った情報(古い資料&メンテナンス漏れ)にもとづいた工事による事故を防止!

従来(導入前)

これまでは、物理ネットワークにおけるネットワーク機器のポート管理を行うにあたり、物理的な配線の接続状況を運用者が確認し、ポート管理表とポート管理図を手作業で作成(更新)する必要があった。

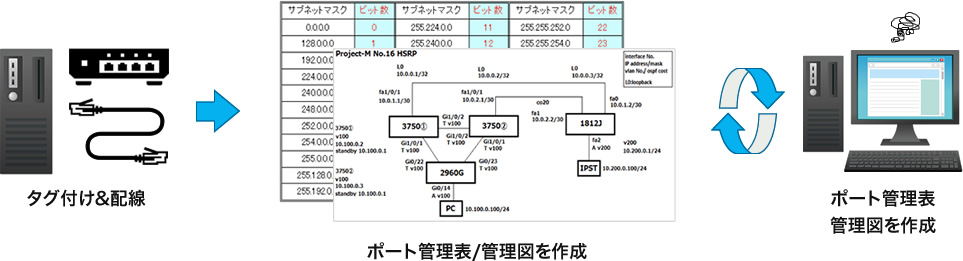

PortMap導入前のポート管理のイメージ図

導入後

本機能を利用すると、Zabbixが機器の状態を収集し、自動的に最新のポート管理表/管理図を生成してくれるので人的ミスがなくなり、運用者は最新情報を閲覧するだけとなり作業負担が軽減される。

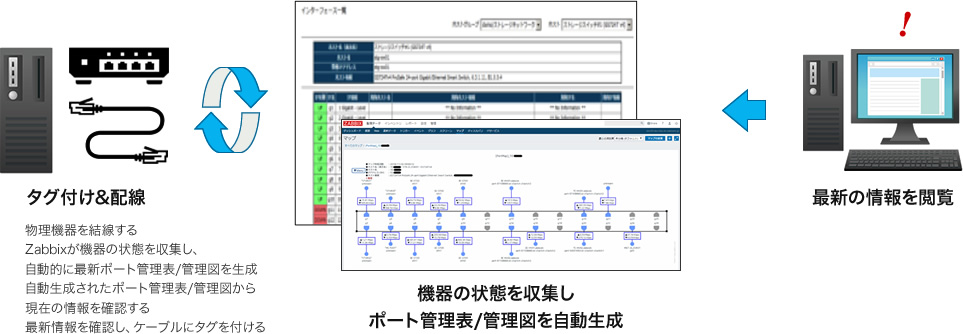

PortMap導入後のポート管理のイメージ図

概要

LLDPを用いて弊社が独自開発したポート管理表/管理図を自動生成機能
※LLDP(Link Layer Discovery Protocol)とは、隣接するマルチベンダー機器に対して、自分の機器情報をアドバタイズするために使用するL2プロトコルのこと。

Port Map

L2DM for LLDPにて収集した情報をもとに機器の外観図をマップとして自動生成します。
ポート単位でリンク状態、対向機器名、トラフィック情報を表示することができます。
cronによる定期実行、または、Zabbix Webインターフェイスでのオンデマンド実行により情報を更新することができます。

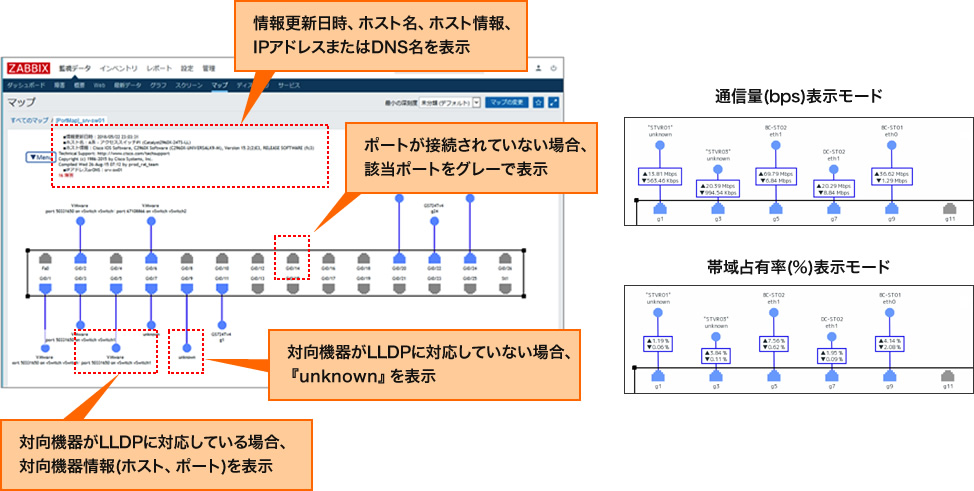

PortMapのインターフェース接続図のキャプチャー画像

Port List

L2DM for LLDPにて収集した情報をもとにポート管理表を自動生成します。
ポート単位でリンク状態、対向機器情報を表示することができます。
作成したポート管理表はCSV形式でエクスポートすることができます。

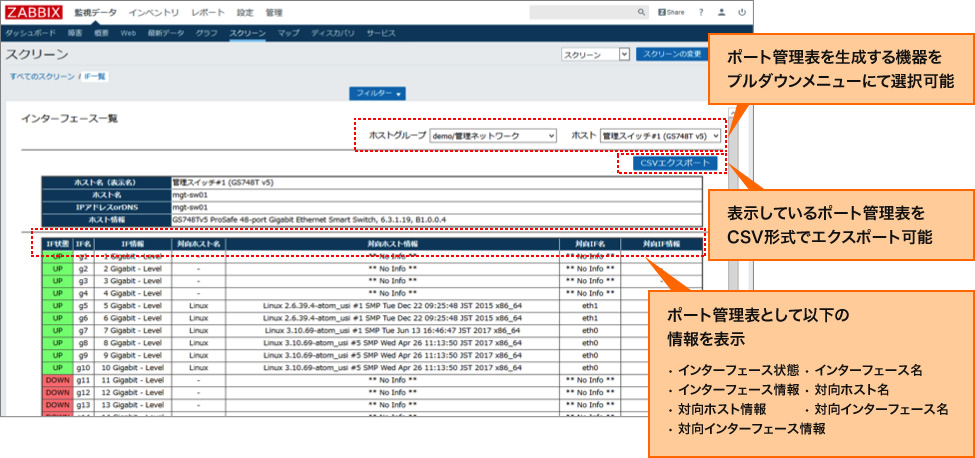

PortMapのインターフェース一覧表のキャプチャー画像

機能概要

Zabbixに L2DM for LLDP を組み込み、適用することで自動的に監視項目を生成します。
物理ポート毎にアプリケーションを生成し、情報を集約します。

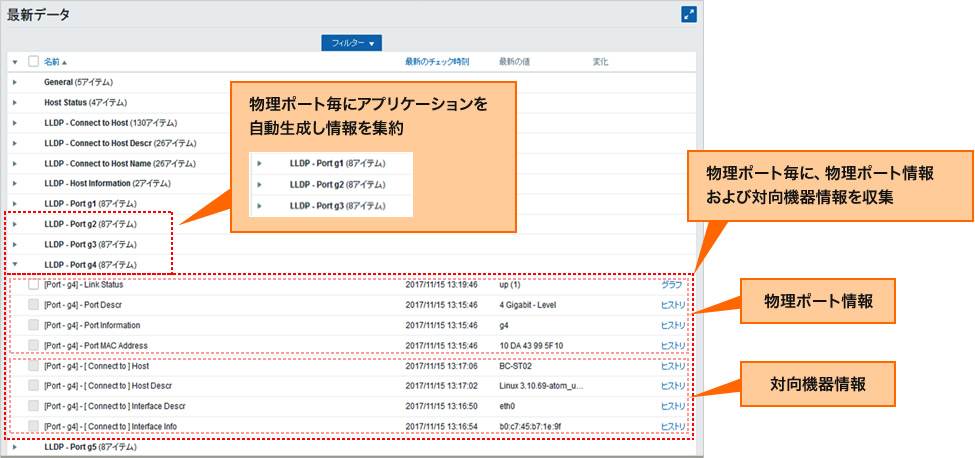

PortMapの最新データのキャプチャー画像

機能構成

本機能は以下のコンポーネントにより構成されます。
①L2DM for LLDP:SNMP(Polling)によりLLDP情報を収集するためのZabbix loadable module
②Port Map: L2DM for LLDPにて取得した情報からポート管理図(機器の外観図マップ)を自動生成する機能
③Port List: L2DM for LLDPにて取得した情報からポート管理表を自動生成する機能

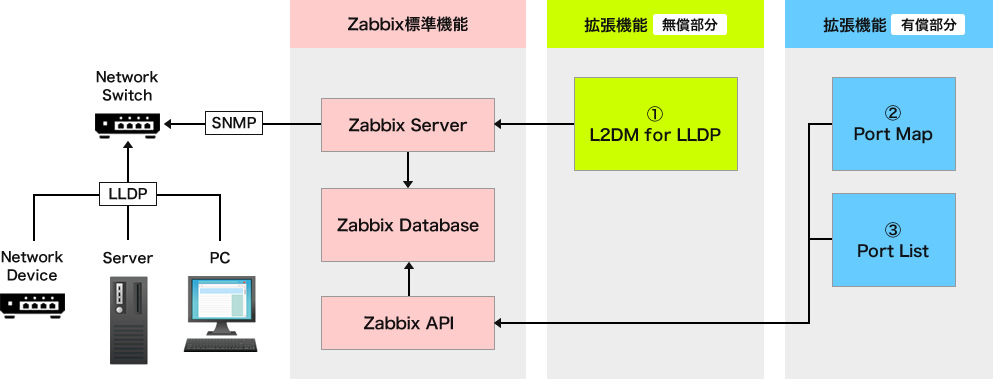

PortMap機能構成のイメージ図


動作要件/制限事項open

Zabbix Serverの動作要件

Zabbix Zabbix 3.0 以降
※Zabbix 3.0,3.2,3.4,4.0,4.2,4.4, 5.0 で動作確認済み
PHP PHP 5.4 以降
OS Redhat Enterprise Linux 7 , CentOS 7

ネットワーク機器(Zabbix監視対象機器)の動作要件

LLDPに対応しており、LLDP機能が有効化されていること。
LLDPにより収集された隣接機器情報をSNMPで参照できること。

ネットワーク機器に接続されている機器の動作要件

LLDPに対応しており、LLDP機能が有効化されていること。

制限事項

本製品は、現在の接続状態を表示することを前提としているため、過去の接続状態を表示することはできません。
接続機器情報のリアルタイム性は、LLD(Low Level Discovery)とアイテムの処理周期に依存します。
LLDとアイテムの処理周期を極端に短くした場合、ネットワーク機器に負荷がかかる可能性があります。
接続機器から収集できる情報は、接続機器の仕様(接続機器が送出するLLDP情報)に依存します。
設定直後(情報収集が完了する前)には、表示が乱れる場合があります。
本製品はSNMPv3には対応していません。

対応機器一覧open

Port Map、Port List および LLDPモジュール の実機による動作確認済みネットワーク機器は以下となります。
※2020年3月時点の情報となります。

メーカー カテゴリ シリーズ モデル
Allied Telesis Switch CentreCOM X Series X510
Buffalo Switch BS-GS20 Series BS-GS2016
BS-GS2024
Cisco Systems Switch Catalyst 2960 Series Catalyst 2960X
Catalyst 2960L
Catalyst 3560 Series Catalyst 3560X
Catalyst 3750 Series Catalyst 3750
Catalyst 9500 Series Catalyst 9500-24Q
Nexus 3000 Series NX3408
Nexus 9000 Series N93180YCEX
N9348GC
NX93180
NX9364C
Network Convergence System 5500 Series NCS5501
NCS5502
NCS5508
NCS55A1
Router Cisco 890 Series C892J
Cisco 2900 Series C2901
Cisco ASR 1000 Series ASR1001HX
ASR1002
Cisco ASR 9000 Series ASR9901
ASR9904
Cisco ISR 4000 Series ISR4331
DELL EMC Switch PowerSwitch N1500 Series N1524
N1548
PowerSwitch N2000 Series N2024p
N2048
N2048P
PowerSwitch N3000 Series N3132PX-ON
PowerSwitch S Series S3048-ON
S4128F-ON
S4128T-ON
S5048F-ON
PowerSwitch Z Series Z9100-ON
Extreme Networks Router ExtremeRouting SLX9640
FXC Switch Layer 2 Swtiche Series FXC5210PE
FXC5224PE
Layer 2 Plus Swtiche Series FXC6552
Layer 3 Swtiche Series FXC9432
Huawei Technologies Switch S5720-LI Series S5720-52P
S5730-HI Series S5730-36C
Juniper Networks Switch EX Series EX2300
EX4300
QFX Series QFX10002
QFX5110
Router MX Series MX240
MX10003
MX10008
Firewall SRX Series SRX5400
NEC Switch UNIVERGE QX Series QX-S5648GT-4X2Q
Wifi-AP UNIVERGE QX-W Series QX-W2120AC
NetGear Switch Smart Switch Series GS748T
GS724T
GS108T
GS110TP
